1.產品概述

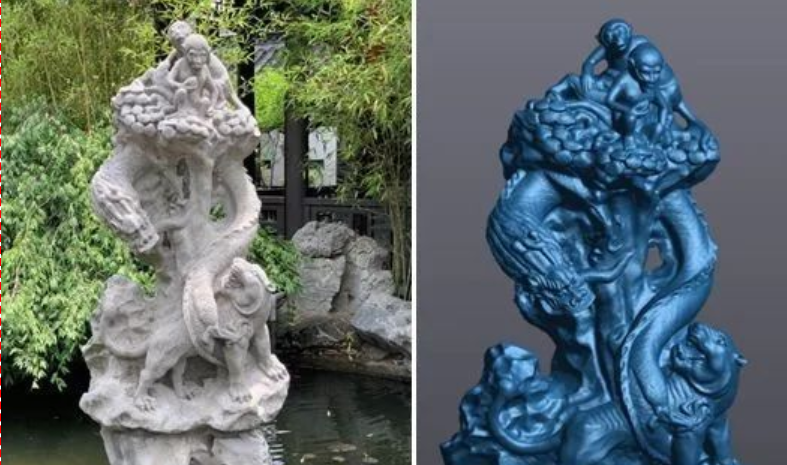

  3D掃描儀是一種用于文物掃描的科學儀器，用來偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、表面反照率等性質）。搜集到的數據常被用來進行3D重建計算，在虛擬世界中創建實際物體的數字模型。這些模型具有相當廣泛的用途，舉凡工業設計、瑕疵檢測、逆向工程、機器人導引、地貌測量、醫學信息、生物信息、刑事鑒定、數字文物典藏、電影制片、游戲創作素材等等都可見其應用。3D掃描儀的制作并非仰賴單一技術，各種不同的重建技術都有其優缺點，成本與售價也有高低之分。并無一體通用之重建技術，儀器與方法往往受限于物體的表面特性。例如光學技術不易處理閃亮（高反照率）、鏡面或半透明的表面，而激光技術不適用于脆弱或易變質的表面。3D掃描應用的領域不斷擴張，采用現代科技手段對古代文物實施保護和還原已經成為文物保護的主流。因3D掃描技術滿足文物考古測繪領域非接觸、高速度、實時性、數字化的數據采集要求，在考古發掘、古建筑測繪、古遺址保護等領域通過3D掃描技術與古文物跨越時代的交流二而備受關注，也為建立數字化博物館提供基礎元素。

2.產品功能

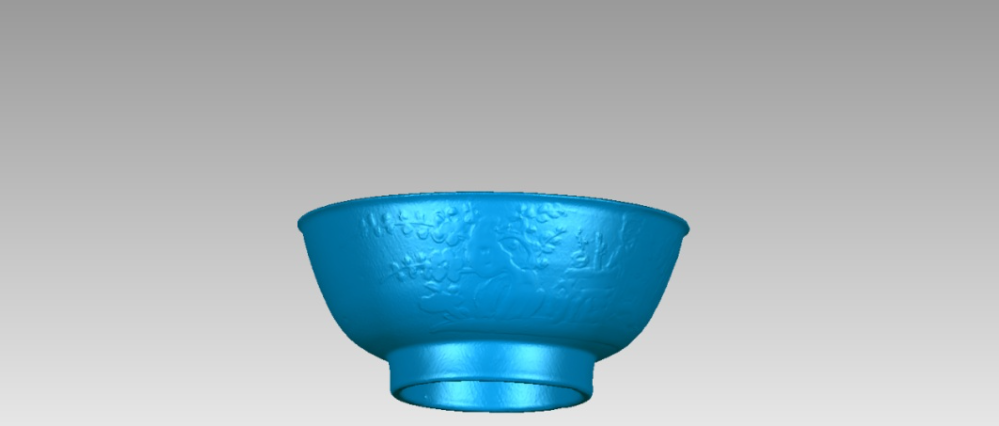

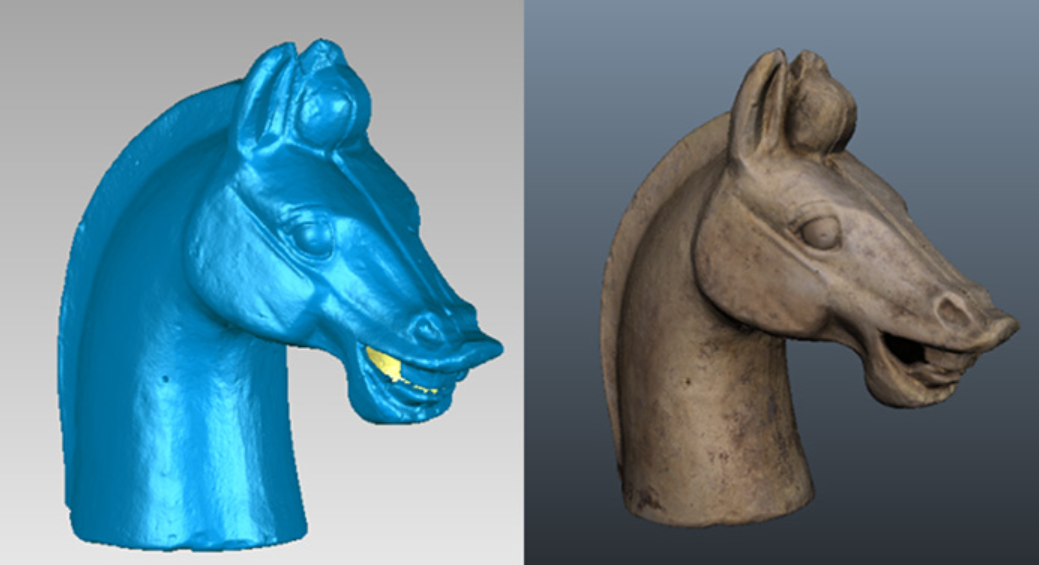

1. 3D掃描儀的用途是創建物體幾何表面的點云，這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱作3D重建）。若掃描儀能夠獲取表面顏色，則可進一步在重建的表面上粘貼材質貼圖，亦即所謂的材質印射。
2. 3D掃描儀可類比為照相機，它們的視線范圍都呈現圓錐狀，信息的搜集皆限定在一定的范圍內。兩者不同之處在于相機所抓取的是顏色信息，而3D掃描儀測量的是距離。由于測得的結果含有深度信息，因此常以深度視頻或距離視頻稱之。

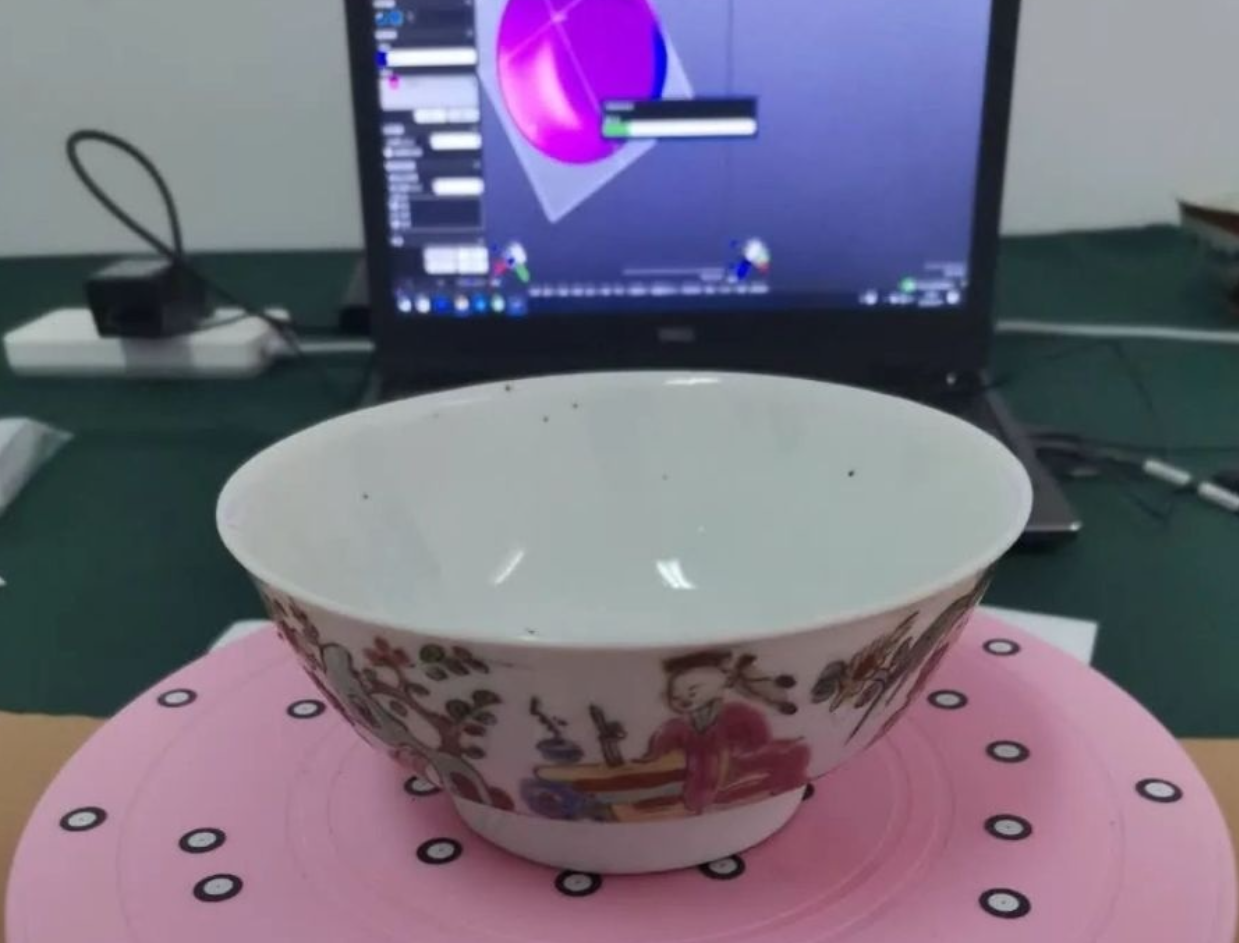

3. 由于3D掃描儀的掃描范圍有限，因此常需要變換掃描儀與物體的相對位置或?qū)⑽矬w放置于電動轉盤上，經過多次的掃描以拼湊物體的完整模型。將多個片面模型集成的技術稱做視頻配準或?qū)�齊，其中涉及多種3D比對方法。

2.1.基本功能

1、支持64位技術，支持多處理器, 兼容Windows XP 64位 和 Windows 7 64位操作系統;
2、軟件界面簡單,易于使用, 可自定義用戶界面;
3、交互式和自動式的測頭參數的控制 (測量模式,相機配置,曝光時間,測量3D預覽等功能之間可以隨意切換)；
4、文件管理功能(二進制格式存儲, 數據輸入輸出, 輸入 CAD 數據)；
5、簡單方便的配置系統及更換測量范圍。

2.2.數據獲取功能

1、項目管理式軟件模式，可實現對被測物體表面數據自動采集，可以使用不同的拼接策略隨意組合;
2、可實現原始掃描數據拼合誤差檢查功能并以色差圖顯示分布;
3、可實現多組數據組之間的數據拼接;
4、具有多種數據拼合策略，可根據參考點、表面形狀特征實現手動或自動數據拼接;
5、具有STL、ASCII等多種的輸出格式，能滿足與Geomagic Studio、Polyworks等CAD軟件通用或?qū)Ｓ脭?shù)據格式接口;
6、軟件集成照相定位系統模塊，參考點數據無需導入導出，直接進入掃描模式狀態；
7、可以利用最佳擬合方式對齊測量數據和參考數據(CAD)；
8、具有實時圖形界面監測功能，可實時監測測頭溫度、振動狀態及變化情況；
9、軟件具有三維激光掃描類型設備接口，可直接操控激光掃描儀進行數據掃描，無須額外軟件，便于后續測量工作范圍擴展。

2.3.數據編輯功能

1、數據自動后處理 (將點云數據轉換為三角網格數據, 基于公差設置的數據自動稀化與優化)
2、三角網格數據的編輯與優化(消除異常值, 基于公差設置的光順處理, 基于曲率的稀化, 縮放, 鏡像)
3、交互式三角網格數據編輯(補孔, 裁剪, 光順, 稀化)
4、交互式數據選擇功能，可進行表面選擇、穿透選擇、局部選擇、面片選擇等功能。

3.產品的技術

   3D掃描儀分類為接觸式與非接觸式兩種，后者又可分為主動掃描與被動掃描，這些分類下又細分出眾多不同的技術方法。使用可見光視頻達成重建的方法，又稱做基于機器視覺的方式，是今日機器視覺研究主流之一。

3.1.接觸式掃描

   接觸式3D掃描儀透過實際觸碰物體表面的方式計算深度，如坐標測量機即典型的接觸式3D掃描儀。此方法相當精確，常被用于工程制造產業，然而因其在掃描過程中必須接觸物體，待測物有遭到探針破壞損毀之可能，因此不適用于高價值對象如古文物、遺跡等的重建作業。此外，相較于其他方法接觸式掃描需要較長的時間，現今的坐標測量機每秒能完成數百次測量，而光學技術如激光掃描儀運作頻率則高達每秒一萬至五百萬次。

3.2.非接觸主動式掃描

   主動式掃描是指將額外的能量投射至物體，借由能量的反射來計算3D空間信息。常見的投射能量有一般的可見光、高能光束、超音波與X射線。

4.產品特點

1. 掃描采用面掃描白光彩色3D掃描儀
2. 采用無標記點拼接，紋理拼接方式，無須粘貼標記點，能做到隨放置隨掃描
3. 對于博物館以及需要數據留存的用戶，相較于傳統方案，該方案是較為便捷的
4. 對于結合VR、AR虛擬展示等技術手段有促進和簡化的作用
